Az üzembe helyezés befejeződött a Shandong Hongzhitai New Energy Technology-nál, Xintaiban

1. Üzembe helyezés kész

A Shandong Hongzhitai New Energy Technology Co., Ltd. Xintaiban (Shandongi) végzett kapcsolóberendezés telepítése befejeződött.

Az üzembe helyezés az a szakasz, amikor a berendezés megszűnik telepítésnek lenni, és működő rendszerré válik. Minden áramkör a rajzára van visszavezetve, minden védelmi eszköz be van állítva és be van bizonyítva, és minden reteszelés, jelzés és jelzés megerősítve elmondja az igazat a mögötte lévő berendezésről.

Csak ha mindez megtörtént, a képeken látható helyiség nem szekrénysor, hanem alállomás lesz.

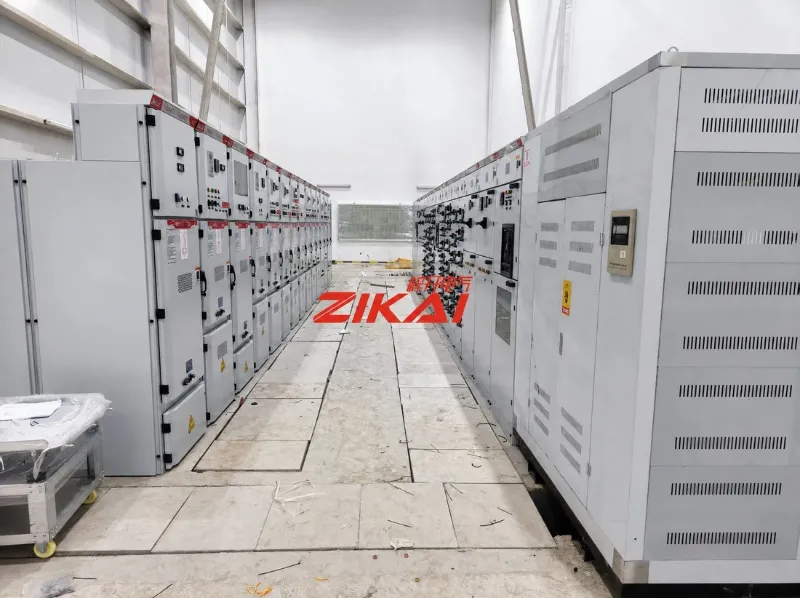

01. ábra  A Xintai telephelyén található középfeszültségű kapcsolóberendezés helyisége, ahol a KYN28A-12 panelek két sorban vannak elhelyezve egymással szemben a kezelőfolyosón.

2. Amit telepítettek: KYN28A-12 fémborítású kapcsolóberendezés

A fő berendezés a KYN28A-12 fémburkolatú kihúzható kapcsolóberendezés: beltéri, háromfázisú, 50 Hz-es, egysínes és egysínes szekcionált rendszerekhez 3,6 kV-tól 12 kV-ig.

Feladata az elektromos energia vétele és elosztása, valamint a hozzá kapcsolódó áramkörök vezérlése, védelme és felügyelete – ez teszi azt a pontot, ahol a bejövő betáplálás, a kimenő betáplálás, a mérés és a védelem egy helyiségben találkozik.

Az elrendezés a panelek előlapjain olvasható. A pálya feje az első gyűjtősínszakasz bejövő szigetelőpaneljét, a másodiké a bejövő panelt hordozza, ezt követik az előlapon jelölt 630 A névleges teljesítményű megszakító panelek.

Minden panelt számok – G01, G02 és tovább – azonosítanak, QR-kódos azonosítás, egysoros diagramok és biztonsági figyelmeztetések mellett.

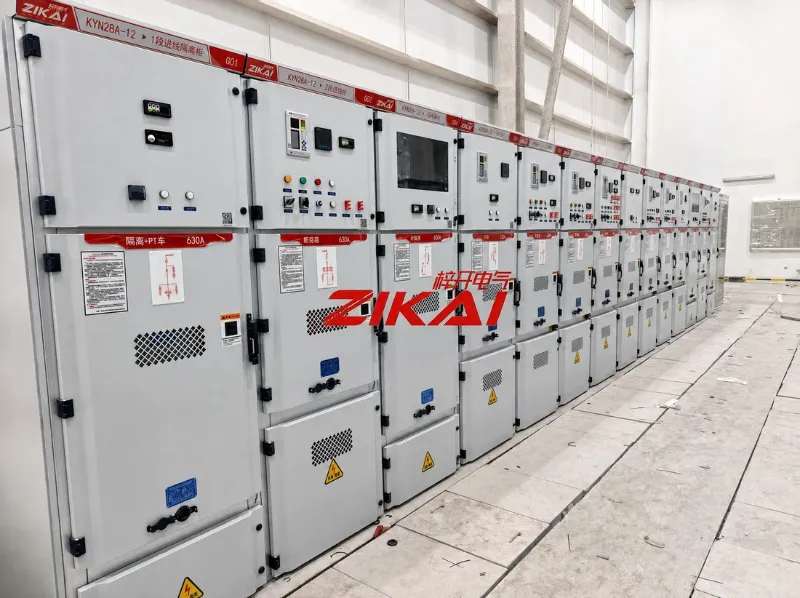

02. ábra KYN28A-12 panelek. Panelszámozás, áramkörök elnevezése, 630 A névleges teljesítmény, egysoros diagramok és QR-kódos azonosító az előlapokon.

3. Az egyenáramú akkumulátor képernyő

A kapcsolóberendezés mellett található az egyenáramú akkumulátor képernyője. Ez az a készenléti forrás, amely életben tartja a védelmet, a vezérlést és a jelzést, ha nincs a fő tápegység – pontosan ebben a pillanatban a legfontosabbak ezek az áramkörök.

A képernyő egyesíti a töltő és elosztó részt magával az akkumulátorbankkal, így a teljes egyenáramú rendszer egy helyen ellenőrizhető. A fényképeken az akkumulátorfüzér és a műszeres előlap ugyanabban a házban található.

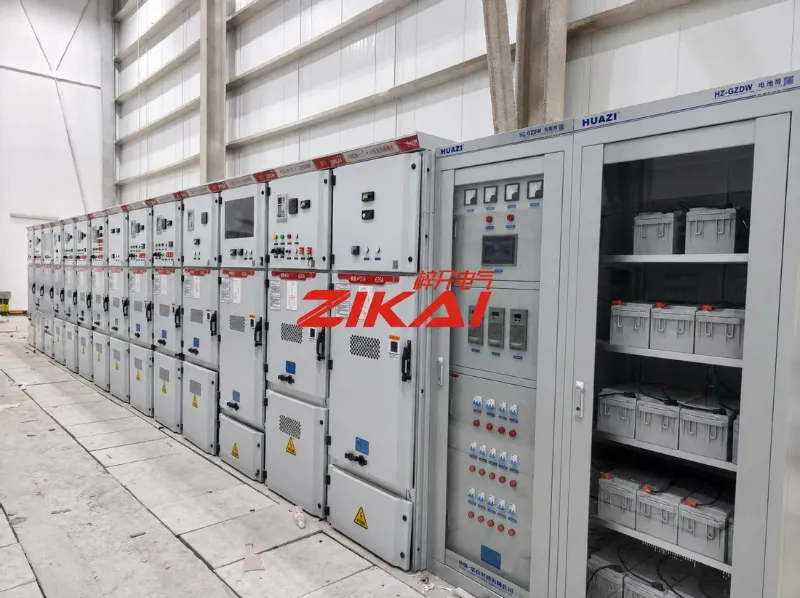

03. ábra  Az egyenáramú akkumulátor képernyője, a műszeres előlappal és az akkumulátorral ugyanabban a házban.

4. Mit jelent az „Üzembe helyezés befejeződött”?

Az üzembe helyezési igazolás az elvégzett dolgok listája. A miénk így szól:

• Minden áramkör nyomon követve és a rajzok alapján megerősítve, panelenként

• A védelmi beállításokat úgy alkalmazták, ahogyan azt tervezték, és beváltak

• A kihúzható teherautók beállítását és cserélhetőségét a futás során ellenőrizték

• A reteszelés és a biztonsági redőnyök ellenőrizve, így egyetlen panel sem működtethető soron kívül

• A jelzések, mérési és riasztási jelek a helyszíni körülményeknek megfelelően megerősítve

• Szigetelési és dielektromos tesztek sikeresek a feszültség alá helyezés előtt

• A címkézés, diagramok és a fizikai hely megállapodása

Egyik sem látszik a fényképen. Mindez eldönti, hogy a szoba úgy viselkedik-e, ahogy a rajz szerint.

5. Helyrekord

Ugyanazon futás két nézete: a kapcsolóberendezés vezeték teljes hosszában és a sorok közötti kezelőfolyosó. Ebben a szakaszban ellenőrizni kell a padlójelöléseket, a hozzáférési távolságot és az egyes panelek helyzetét a számokhoz képest.

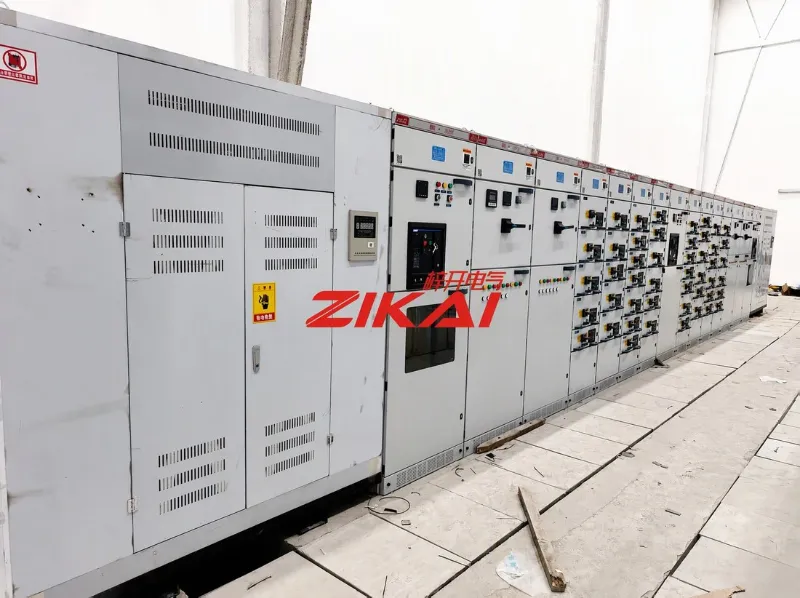

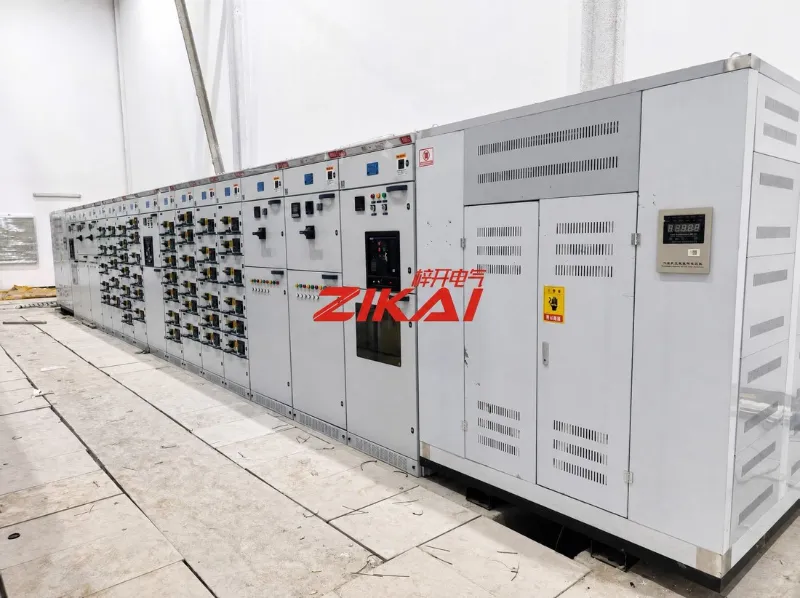

04. ábra  A kapcsolóberendezés vonala a hosszában látható, a panelek előlapjaival, a védelmi eszközökkel és a műszerfalakkal egymás után.

05. ábra A kezelőfolyosó. A panelek előlapjai, minősítések és biztonsági figyelmeztetések, szabad hozzáféréssel a futás során.

6. A Zikai Electricről

A Shanghai Zikai Electric Co., Ltd. (ZIKAI) komplett erőmű-csomagokat gyárt, utólag szerel fel és szervizel: középfeszültségű kapcsolóberendezések, kisfeszültségű elosztóegységek, dobozos alállomások, oszlopra szerelhető és kültéri vákuum-megszakítók, kondenzátorkompenzáló eszközök és a kapcsolódó elosztó berendezések.

A projekteket a berendezés szállításától a telepítésen át az üzembe helyezésig szállítjuk.
