A globális energetikai átalakulás és a nagyszabású hálózatfejlesztések hatására aVákuum áramkör megszakítóA (VCB) – az egyik legszélesebb körben használt védelmi eszköz az energiaellátó rendszerekben – szisztematikus átalakuláson megy keresztül. Ez az evolúció a VCB-ket a középfeszültség domináns pozíciójából a nagyfeszültségű alkalmazások felé, az egyszerű kapcsolási funkcióból pedig az intelligens hálózati csomópontok felé mozgatja. Az iparág széles körben elismeri, hogy a VCB-k egy második növekedési görbébe léptek, amelyet környezetbarát alternatívák, digitális integráció és rendkívüli környezeti alkalmazkodóképesség jellemeznek.

I. Piaci és technológiai hajtóerők: A VCB új iterációs ciklusba lép

A vákuummegszakítók fő előnye a megszakító közegben – magában a vákuumban – rejlik, amely nulla szén-dioxid-kibocsátást, erős megszakítási képességet, hosszú elektromos élettartamot és karbantartásmentes működést kínál. A középfeszültség tartományban (12kV–40,5kV) a VCB-k régóta a domináns megoldások. Magasabb feszültségszinteken (72,5 kV és magasabb) azonban az SF₆ megszakítók megtartották vezető pozíciójukat kiváló szigetelési teljesítményüknek köszönhetően. Mivel az SF₆ rendkívül magas globális felmelegedési potenciállal rendelkezik (körülbelül 23 900-szorosa a CO₂-énak), felhasználása egyre szigorúbb nemzetközi szabályozásokkal és szén-dioxid-korlátozásokkal szembesül.

Ez a háttér egyértelmű műszaki lendületet ad a vákuum-megszakító technológia kiterjesztéséhez a nagyfeszültségű átviteli alkalmazásokra. A jelenlegi fő műszaki fejlesztési irányok a következők: az egyszeres megszakításos vákuummegszakítók feszültségállóságának növelése, a 126 kV-on és afeletti feszültségű multi-break sorozatú technológia alkalmazása, valamint a környezetbarát gázszigetelést vákuummegszakítással ötvöző hibrid megoldások.

Különböző megszakító közegek környezeti hatásának összehasonlítása

II. Nagyfeszültségű vákuumtechnológia: a "trendtől" a "mérnöki ellenőrzésig"

A vákuummegszakítók átviteli feszültségszintekre történő alkalmazása számos kulcsfontosságú műszaki kihívás leküzdését igényli.

Először is, a vákuummegszakítók szigetelési képessége. A feszültségszintek növekedésével a vákuumrés ütés előtti jellemzői, az érintkezési felület állapota és az elektromos tér egyenletessége jelentősen felerősítik a szigetelési teljesítményt. Az elterjedt műszaki megközelítések közé tartozik az érintkezőszerkezetek (például axiális mágneses térérintkezők) optimalizálása, a megszakító vákuumszintjének javítása és a kompozit szigetelőszerkezetek alkalmazása.

Másodszor, a működési mechanizmus nagy sebességű reakciója. A nagyfeszültségű vákuum-megszakítók általában rövidebb teljes megszakítási időt igényelnek, ami magasabb követelményeket támaszt a működési mechanizmus mechanikai jellemzőivel szemben. A rugós mechanizmusoknak, az állandó mágneses működtetőknek és az elektromágneses taszító mechanizmusoknak megvannak a maga előnyei és hátrányai a gyors nyitás, a kezdeti nyitási sebesség és a diszperzió szabályozása tekintetében.

Harmadszor, a feszültségmegosztás többszakadásos soros csatlakozásoknál. A 126 kV-os és afeletti feszültségszinteknél az egyszeres vákuum-megszakítók műszaki nehézsége és költsége jelentősen megnő, így a többszakaszos soros csatlakoztatás praktikus mérnöki lehetőség. A többszakaszos soros csatlakozások azonban kihívásokkal néznek szembe mind a statikus, mind a dinamikus feszültségeloszlási egyensúlyhiányokkal, amelyek olyan megoldásokat igényelnek, mint a fokozatos kondenzátorok vagy a szinkronvezérlési technológia.

A nyilvánosan elérhető iparági információk szerint több hazai és nemzetközi kapcsolóberendezés-gyártó és kutatóintézet befejezte a 126 kV-os prototípus-fejlesztést és a mérnöki validálás fázisába lépett. Ezt a fejlődést az iparágon belül jelentős lépésnek tekintik a vákuumkapcsolási technológia nagyfeszültségű alkalmazásokra való kiterjesztése felé.

A vákuum-megszakítók műszaki jellemzői feszültségszint szerint

III. Intelligens integráció: A VCB a „kapcsolóelemből” „észlelési csomóponttá” fejlődik

Az elosztási automatizálás és az intelligens üzemeltetési/karbantartási rendszerek keretein belül a vákuum-megszakítók új szerepet kapnak. A hagyományos VCB-k a hibaleválasztásra és a vonalvédelemre összpontosítanak. A primer-szekunder integrált VCB-k új generációja mélyen integrálja az áram- és feszültségérzékelést, az áramfelvételt, az állapotfigyelést, a kommunikációt és a védelmi vezérlési funkciókat.

Konkrétan az ipari műszaki konszenzus a következőket tartalmazza: elektronikus műszertranszformátorok kompakt, integrált kialakítása vákuummegszakítóval; a vezérlő képessége a rövidzárlati hibák gyors azonosítására és megszüntetésére (általában néhány cikluson belül); a gyors automatikus újrazárás támogatása; valamint hibarögzítési és távoli kommunikációs lehetőségek.

Továbbá, a megújulóenergia-hálózati integráció iránti növekvő kereslet következtében a VCB-k iránti igény a nagy egyenáramú komponensek megszakítására is növekszik. A nap-, szél- és energiatároló rendszerek oldalán jelentkező rövidzárlati áramok gyakran jelentős arányban tartalmaznak egyenáramú alkatrészeket, ami a hagyományos váltakozó áramú rendszereken túlmutató műszaki kihívásokat jelent.

Elsődleges-másodlagos integrált intelligens VCB-k funkcionális moduljai

Az intelligens integráció különböző szintjeinek összehasonlítása

IV. Extrém környezeti alkalmazkodóképesség: A magas behatolás elleni védelem kulcsfontosságú a kültéri termékeknél

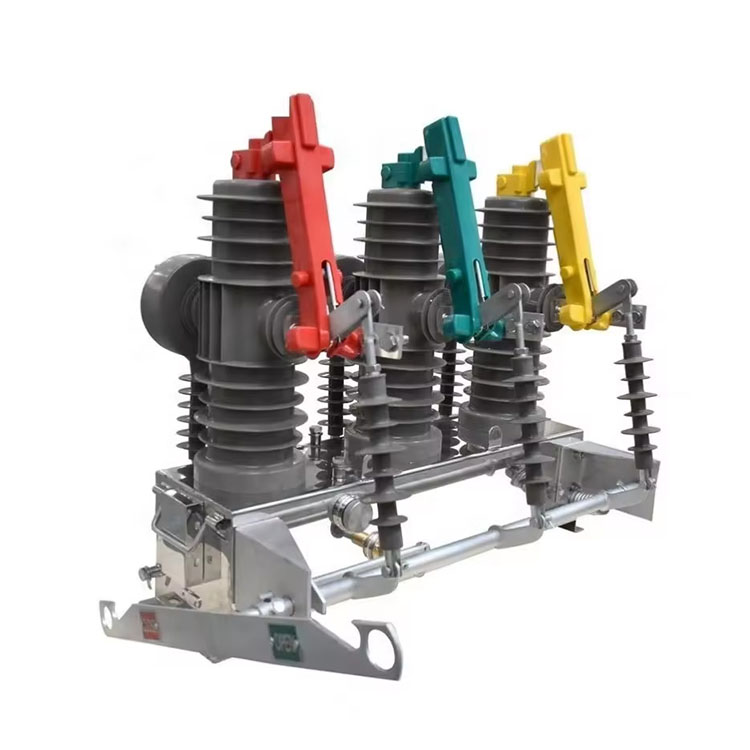

A kültéri oszlopra szerelhető vákuummegszakítók összetett és változó környezetben működnek. A nedvesség, a páralecsapódás, a sóköd, a szélsőséges hőmérsékletek és a por gyakori okai a berendezés meghibásodásának. Ezek közül a szigetelésromlás és a kondenzáció okozta mechanizmuskorrózió a legkiemelkedőbb probléma.

Ennek a fájdalmas pontnak a kezelésére az általános behatolásvédelmi (IP) besorolás növelése az elmúlt években a kültéri VCB-k fő műszaki fejlesztési irányává vált. Az iparágban vezető gyakorlatok a hagyományos IP54-ről IP67-re vagy akár IP68-ra emelték a védettséget. Az IP67 azt jelenti, hogy a berendezés károsodás nélkül kibírja az ideiglenes vízbe merítést, míg az IP68 azt jelenti, hogy meghatározott feltételek mellett folyamatosan víz alatt is működhet.

A magas IP-minősítés elérésére szolgáló kulcsfontosságú technológiák közé tartozik: a megszakító és a mechanizmusház közötti tömítőfelület kialakítása, a működtető mechanizmus korrózióálló kezelése, valamint a perselyszigetelők és a ház közötti tömítőszerkezetek optimalizálása.

A kültéri VCB-k összehasonlítása behatolásvédelmi minősítés szerint
